| Nama merek: | AWX |
| Nomor Model: | 70004 70005 70006 70007 70008 ACM |
| MOQ: | 10pcs |
| harga: | 0.1-0.4usd |
| Detail Kemasan: | carton |
| Ketentuan Pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

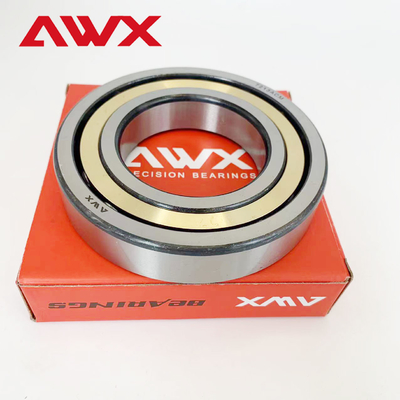

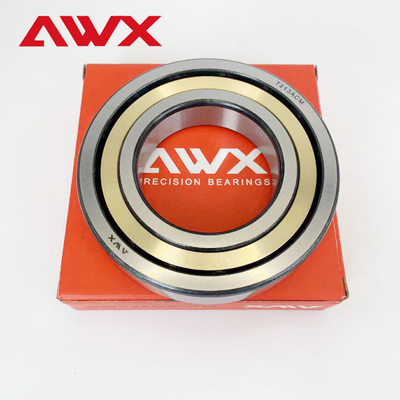

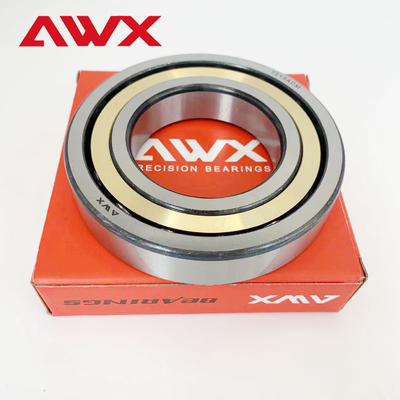

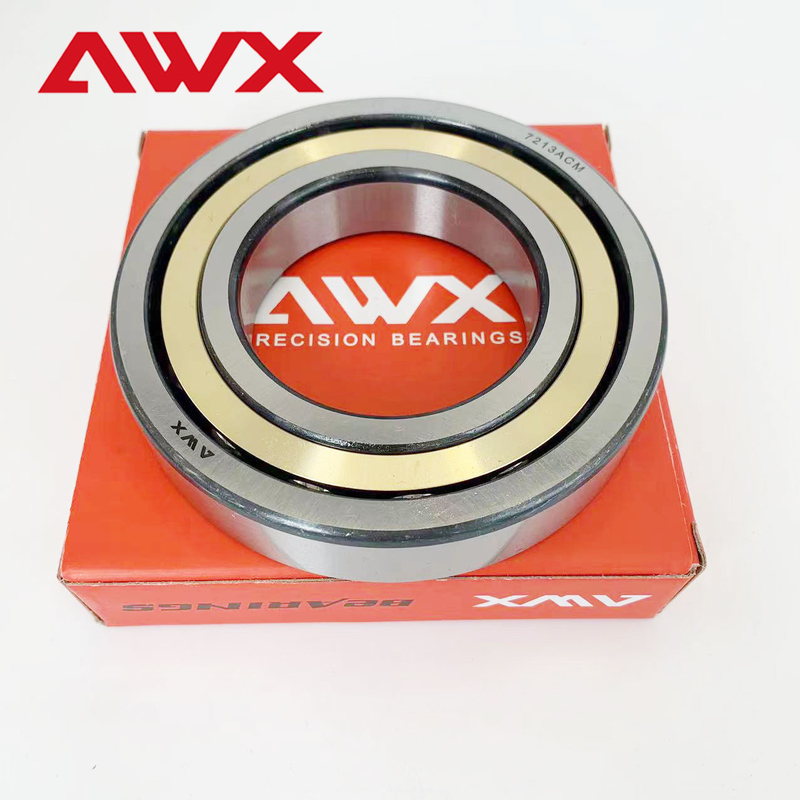

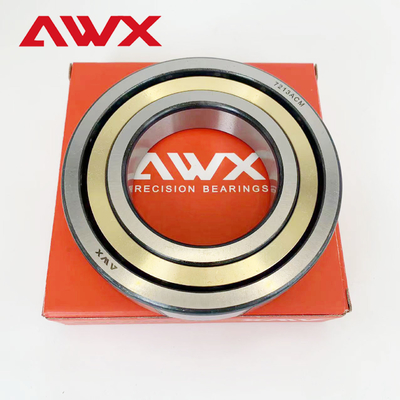

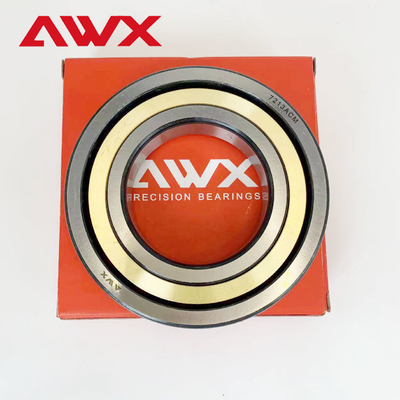

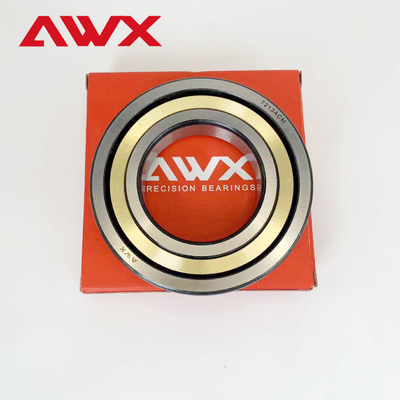

Bantalan bola kontak sudut merupakan jenis bantalan yang mampu menahan beban aksial satu arah yang besar. Garis sambungan antara bola baja dan titik kontak bantalan pada cincin dalam dan luar membentuk sudut dengan arah radial. Sudut kontak umumnya dibagi menjadi tiga kategori: 15°, 30°, dan 40°, masing-masing diwakili oleh huruf C, A, dan B. Semakin besar sudut kontak, semakin besar kapasitas bebannya.
Ukuran bantalan kontak sudut dapat disesuaikan dalam kisaran 30mm hingga 150mm. Bantalannya terbuat dari baja bantalan atau baja tahan karat, dan mutunya bisa p5, p4, p2, atau p0. Sangkar bantalan dapat dibuat dari berbagai bahan, termasuk nilon, kuningan, baja stempel, atau Bakelite. Model bantalan bersifat opsional dan dapat berupa C, A, atau B.
Bahan sangkar dipilih berdasarkan bentuk bantalan atau kondisi penggunaan. Baja, kuningan atau plastik rekayasa dapat digunakan. Metode pencetakan yang digunakan untuk membuat sangkar adalah dengan cara dicap atau diputar.
Bantalan bola kontak sudut mencakup bantalan bola kontak sudut gabungan, bantalan bola kontak sudut baris ganda, dan bantalan bola kontak empat titik. Bantalan kontak sudut biasa digunakan pada mesin industri, seperti spindel peralatan mesin, peralatan elektromekanis, mesin las dan peralatan mekanis lainnya.
Parameter Bantalan
| Jenis bantalan | Dimensi Batas | Peringkat Beban Dasar | Membatasi Kecepatan | |||||
| D | D | W | Kr | Kor | Gemuk | Minyak | Berat | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (putaran/menit) | (putaran/menit) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0,021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0,021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0,031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0,031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0,024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0,024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0,038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0,038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0,035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0,035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0,048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0,048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0,045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0,045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0,07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0,07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0,079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0,079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0,112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0,112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0,112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0,091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0,091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0,135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0,135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0,135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10.000 | 14000 | 0,243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20.000 | 26000 | 0,133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0,133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0,208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0,208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0,208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0,362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0,17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0,17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20.000 | 0,295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0,295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0,295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10.000 | 0,475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20.000 | 0,21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0,21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0,382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10.000 | 12000 | 0,382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10.000 | 0,382 |
| Jenis bantalan | Dimensi Batas | Peringkat Beban Dasar | Membatasi Kecepatan | |||||
| D | D | W | Kr | Kor | Gemuk | Minyak | Berat | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (putaran/menit) | (putaran/menit) | (kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0,657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0,26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100.000 | 12000 | 0,26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0,43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0,43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0,43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0,875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0,29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0,29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0,485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0,485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0,485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0,42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10.000 | 0,42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0,635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0,635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0,635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0,45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0,45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0,82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0,82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0,82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10.000 | 13000 | 0,47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0,47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0,66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0,66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0,69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0,69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
Sudut kontak antara bola dan jalur balap memungkinkan penanganan gaya radial dan aksial secara efektif. Hal ini menjadikannya sangat cocok untuk operasi berkecepatan tinggi yang menuntut penanganan responsif terhadap kedua jenis gaya tersebut.
Dibandingkan dengan bantalan alur dalam standar, bantalan dengan Desain Kontak Sudut dapat menopang beban yang lebih berat, sehingga meningkatkan kinerja di lingkungan yang menuntut. Mereka adalah pilihan ideal untuk alat berat yang perlu menangani beban berat tanpa mengorbankan kecepatan atau akurasi.
Bantalan dengan Desain Kontak Sudut telah digunakan dalam berbagai aplikasi seperti mesin, komponen otomotif, ruang angkasa, dan peralatan presisi seperti spindel, kotak roda gigi, dan generator turbin. Fleksibilitas ini memastikan bahwa mereka dapat menangani berbagai tugas secara optimal.
Bantalan dengan Desain Kontak Sudut terbuat dari bahan baja atau keramik berkualitas tinggi yang memberikan ketahanan aus, daya tahan, dan kinerja yang unggul. Mereka juga tersedia dengan pelumas berbeda seperti gemuk atau oli yang mengoptimalkan pengurangan gesekan dan kinerja termal.
Ditawarkan dengan desain sangkar yang berbeda (logam atau nilon), mereka memfasilitasi kelancaran pengoperasian, mengurangi gesekan, dan menurunkan tingkat kebisingan. Hal ini memungkinkan mereka berfungsi dengan tenang tanpa menambah polusi suara di lingkungan.
Bantalan dengan Desain Kontak Sudut tersedia dalam berbagai sudut kontak seperti 15°, 25°, 40°. Hal ini memungkinkan penyesuaian terhadap karakteristik beban dan kondisi operasional tertentu, meningkatkan efisiensi dan akurasi sekaligus mengurangi kemungkinan kerusakan pada peralatan.
Bantalan dengan Desain Kontak Sudut dapat ditawarkan dengan berbagai jenis penyegelan seperti terbuka, terlindung, atau tersegel. Hal ini memberikan perlindungan terhadap kontaminan dan memperpanjang umur bantalan, sehingga mengurangi biaya pemeliharaan dan meningkatkan efisiensi.
1. Spindel Alat Mesin
Bantalan Bola Kontak Sudut digunakan pada peralatan mesin CNC, mesin bubut dan mesin penggilingan, dll., untuk mendukung pergerakan berkecepatan tinggi dan presisi tinggi.
2.motorik
Bantalan Bola Kontak Sudut umumnya ditemukan pada motor berperforma tinggi (seperti motor servo) yang perlu menahan beban aksial besar.
3. Kotak roda gigi
Bantalan Bola Kontak Sudut digunakan dalam berbagai sistem transmisi roda gigi untuk membantu menyalurkan daya dengan lancar dan mendukung beban radial dan aksial.
4. Robotika
Bantalan Bola Kontak Sudut digunakan pada sambungan dan lengan robot untuk memberikan presisi dan stabilitas tinggi serta menahan beban dinamis.
5. Pompa dan Kompresor
Bantalan Bola Kontak Sudut digunakan pada pompa dan kompresor untuk menangani tekanan aksial secara efektif guna meningkatkan efisiensi kerja.
6. Otomotif
Bantalan Bola Kontak Sudut digunakan dalam sistem power steering, diferensial, dan bantalan roda untuk meningkatkan penanganan dan stabilitas.
7. Luar Angkasa
Komponen penting seperti mesin pesawat dan roda pendaratan memerlukan keandalan dan kapasitas dukung beban yang tinggi.
8. Peralatan Medis
Bantalan Bola Kontak Sudut digunakan dalam sistem pencitraan (seperti MRI) dan peralatan bedah untuk memastikan pergerakan yang presisi.
9. Mesin Percetakan
Bantalan Bola Kontak Sudut digunakan di berbagai peralatan pencetakan untuk memastikan penanganan material yang akurat.
10. As Roda Sepeda
Digunakan pada sepeda performa tinggi untuk mengoptimalkan performa dan mengurangi gesekan.
11. Turbin Angin
Bantalan Bola Kontak Sudut digunakan dalam sistem transmisi turbin angin untuk menahan beban variabel dari angin.
12. Sistem Konveyor
Bantalan Bola Kontak Sudut digunakan pada ban berjalan dan transmisi mekanis untuk memastikan keselarasan yang tepat dan penanganan beban berat.
Kemasan Produk:
Produk Bantalan Bola Kontak Sudut ini akan dikemas dalam kotak karton kokoh untuk memastikan keamanan transportasi. Bantalan akan dibungkus dengan bahan pelindung dan ditempatkan dengan aman di tengah kotak untuk menghindari kerusakan selama pengiriman.
Pengiriman:
Produk ini akan dikirim melalui layanan kurir yang andal untuk memastikan pengiriman tepat waktu. Biaya pengiriman akan dihitung berdasarkan tujuan dan berat paket. Pelanggan akan menerima nomor pelacakan untuk melacak status kirimannya.
T: Apa layanan purna jual dan garansi Anda?
J: Kami berjanji untuk memikul tanggung jawab berikut ketika produk cacat ditemukan:
1. Barang pengganti akan dikirim bersama barang pesanan Anda berikutnya;
2. Pengembalian dana untuk produk yang cacat jika pelanggan membutuhkannya.
T: Apakah Anda menerima pesanan ODM&OEM?
A: Ya, kami menyediakan layanan ODM & OEM kepada pelanggan di seluruh dunia, kami juga menyesuaikan kotak dan kemasan OEM sesuai kebutuhan Anda.
T: Apa MOQnya?
A: MOQ adalah 10pcs untuk produk standar; untuk produk yang disesuaikan, MOQ harus dinegosiasikan terlebih dahulu. Tidak ada MOQ untuk pesanan sampel.
T: Berapa lama waktu tunggunya?
A: Waktu tunggu untuk pesanan sampel adalah 3-5 hari, untuk pesanan massal adalah 5-15 hari.
T: Apakah Anda menawarkan sampel gratis?
A: Ya, kami menawarkan sampel gratis kepada distributor dan grosir, namun pelanggan harus menanggung biaya pengiriman. Kami TIDAK menawarkan sampel gratis kepada pengguna akhir.
T: Bagaimana cara memesannya?
A: 1. Email kami model, merek dan kuantitas, cara pengiriman bantalan dan kami akan mengutip harga terbaik kami untuk Anda;
2. Faktur Proforma dibuat dan dikirimkan kepada Anda sesuai harga yang disepakati oleh kedua belah pihak;
3. Pembayaran Setoran setelah konfirmasi PI dan kami mengatur produksi;
4. Saldo dibayar sebelum pengiriman atau setelah salinan Bill of Loading.
|
| Nama merek: | AWX |
| Nomor Model: | 70004 70005 70006 70007 70008 ACM |
| MOQ: | 10pcs |
| harga: | 0.1-0.4usd |
| Detail Kemasan: | carton |
| Ketentuan Pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Bantalan bola kontak sudut merupakan jenis bantalan yang mampu menahan beban aksial satu arah yang besar. Garis sambungan antara bola baja dan titik kontak bantalan pada cincin dalam dan luar membentuk sudut dengan arah radial. Sudut kontak umumnya dibagi menjadi tiga kategori: 15°, 30°, dan 40°, masing-masing diwakili oleh huruf C, A, dan B. Semakin besar sudut kontak, semakin besar kapasitas bebannya.
Ukuran bantalan kontak sudut dapat disesuaikan dalam kisaran 30mm hingga 150mm. Bantalannya terbuat dari baja bantalan atau baja tahan karat, dan mutunya bisa p5, p4, p2, atau p0. Sangkar bantalan dapat dibuat dari berbagai bahan, termasuk nilon, kuningan, baja stempel, atau Bakelite. Model bantalan bersifat opsional dan dapat berupa C, A, atau B.
Bahan sangkar dipilih berdasarkan bentuk bantalan atau kondisi penggunaan. Baja, kuningan atau plastik rekayasa dapat digunakan. Metode pencetakan yang digunakan untuk membuat sangkar adalah dengan cara dicap atau diputar.
Bantalan bola kontak sudut mencakup bantalan bola kontak sudut gabungan, bantalan bola kontak sudut baris ganda, dan bantalan bola kontak empat titik. Bantalan kontak sudut biasa digunakan pada mesin industri, seperti spindel peralatan mesin, peralatan elektromekanis, mesin las dan peralatan mekanis lainnya.
Parameter Bantalan
| Jenis bantalan | Dimensi Batas | Peringkat Beban Dasar | Membatasi Kecepatan | |||||
| D | D | W | Kr | Kor | Gemuk | Minyak | Berat | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (putaran/menit) | (putaran/menit) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0,021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0,021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0,031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0,031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0,024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0,024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0,038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0,038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0,035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0,035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0,048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0,048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0,045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0,045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0,07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0,07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0,079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0,079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0,112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0,112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0,112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0,091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0,091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0,135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0,135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0,135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10.000 | 14000 | 0,243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20.000 | 26000 | 0,133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0,133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0,208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0,208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0,208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0,362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0,17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0,17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20.000 | 0,295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0,295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0,295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10.000 | 0,475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20.000 | 0,21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0,21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0,382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10.000 | 12000 | 0,382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10.000 | 0,382 |
| Jenis bantalan | Dimensi Batas | Peringkat Beban Dasar | Membatasi Kecepatan | |||||
| D | D | W | Kr | Kor | Gemuk | Minyak | Berat | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (putaran/menit) | (putaran/menit) | (kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0,657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0,26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100.000 | 12000 | 0,26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0,43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0,43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0,43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0,875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0,29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0,29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0,485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0,485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0,485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0,42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10.000 | 0,42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0,635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0,635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0,635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0,45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0,45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0,82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0,82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0,82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10.000 | 13000 | 0,47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0,47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0,66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0,66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0,69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0,69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
Sudut kontak antara bola dan jalur balap memungkinkan penanganan gaya radial dan aksial secara efektif. Hal ini menjadikannya sangat cocok untuk operasi berkecepatan tinggi yang menuntut penanganan responsif terhadap kedua jenis gaya tersebut.
Dibandingkan dengan bantalan alur dalam standar, bantalan dengan Desain Kontak Sudut dapat menopang beban yang lebih berat, sehingga meningkatkan kinerja di lingkungan yang menuntut. Mereka adalah pilihan ideal untuk alat berat yang perlu menangani beban berat tanpa mengorbankan kecepatan atau akurasi.
Bantalan dengan Desain Kontak Sudut telah digunakan dalam berbagai aplikasi seperti mesin, komponen otomotif, ruang angkasa, dan peralatan presisi seperti spindel, kotak roda gigi, dan generator turbin. Fleksibilitas ini memastikan bahwa mereka dapat menangani berbagai tugas secara optimal.
Bantalan dengan Desain Kontak Sudut terbuat dari bahan baja atau keramik berkualitas tinggi yang memberikan ketahanan aus, daya tahan, dan kinerja yang unggul. Mereka juga tersedia dengan pelumas berbeda seperti gemuk atau oli yang mengoptimalkan pengurangan gesekan dan kinerja termal.
Ditawarkan dengan desain sangkar yang berbeda (logam atau nilon), mereka memfasilitasi kelancaran pengoperasian, mengurangi gesekan, dan menurunkan tingkat kebisingan. Hal ini memungkinkan mereka berfungsi dengan tenang tanpa menambah polusi suara di lingkungan.
Bantalan dengan Desain Kontak Sudut tersedia dalam berbagai sudut kontak seperti 15°, 25°, 40°. Hal ini memungkinkan penyesuaian terhadap karakteristik beban dan kondisi operasional tertentu, meningkatkan efisiensi dan akurasi sekaligus mengurangi kemungkinan kerusakan pada peralatan.
Bantalan dengan Desain Kontak Sudut dapat ditawarkan dengan berbagai jenis penyegelan seperti terbuka, terlindung, atau tersegel. Hal ini memberikan perlindungan terhadap kontaminan dan memperpanjang umur bantalan, sehingga mengurangi biaya pemeliharaan dan meningkatkan efisiensi.
1. Spindel Alat Mesin
Bantalan Bola Kontak Sudut digunakan pada peralatan mesin CNC, mesin bubut dan mesin penggilingan, dll., untuk mendukung pergerakan berkecepatan tinggi dan presisi tinggi.
2.motorik
Bantalan Bola Kontak Sudut umumnya ditemukan pada motor berperforma tinggi (seperti motor servo) yang perlu menahan beban aksial besar.
3. Kotak roda gigi
Bantalan Bola Kontak Sudut digunakan dalam berbagai sistem transmisi roda gigi untuk membantu menyalurkan daya dengan lancar dan mendukung beban radial dan aksial.
4. Robotika
Bantalan Bola Kontak Sudut digunakan pada sambungan dan lengan robot untuk memberikan presisi dan stabilitas tinggi serta menahan beban dinamis.
5. Pompa dan Kompresor
Bantalan Bola Kontak Sudut digunakan pada pompa dan kompresor untuk menangani tekanan aksial secara efektif guna meningkatkan efisiensi kerja.
6. Otomotif
Bantalan Bola Kontak Sudut digunakan dalam sistem power steering, diferensial, dan bantalan roda untuk meningkatkan penanganan dan stabilitas.
7. Luar Angkasa
Komponen penting seperti mesin pesawat dan roda pendaratan memerlukan keandalan dan kapasitas dukung beban yang tinggi.
8. Peralatan Medis
Bantalan Bola Kontak Sudut digunakan dalam sistem pencitraan (seperti MRI) dan peralatan bedah untuk memastikan pergerakan yang presisi.
9. Mesin Percetakan
Bantalan Bola Kontak Sudut digunakan di berbagai peralatan pencetakan untuk memastikan penanganan material yang akurat.
10. As Roda Sepeda
Digunakan pada sepeda performa tinggi untuk mengoptimalkan performa dan mengurangi gesekan.
11. Turbin Angin
Bantalan Bola Kontak Sudut digunakan dalam sistem transmisi turbin angin untuk menahan beban variabel dari angin.
12. Sistem Konveyor
Bantalan Bola Kontak Sudut digunakan pada ban berjalan dan transmisi mekanis untuk memastikan keselarasan yang tepat dan penanganan beban berat.
Kemasan Produk:
Produk Bantalan Bola Kontak Sudut ini akan dikemas dalam kotak karton kokoh untuk memastikan keamanan transportasi. Bantalan akan dibungkus dengan bahan pelindung dan ditempatkan dengan aman di tengah kotak untuk menghindari kerusakan selama pengiriman.
Pengiriman:
Produk ini akan dikirim melalui layanan kurir yang andal untuk memastikan pengiriman tepat waktu. Biaya pengiriman akan dihitung berdasarkan tujuan dan berat paket. Pelanggan akan menerima nomor pelacakan untuk melacak status kirimannya.
T: Apa layanan purna jual dan garansi Anda?
J: Kami berjanji untuk memikul tanggung jawab berikut ketika produk cacat ditemukan:
1. Barang pengganti akan dikirim bersama barang pesanan Anda berikutnya;
2. Pengembalian dana untuk produk yang cacat jika pelanggan membutuhkannya.
T: Apakah Anda menerima pesanan ODM&OEM?
A: Ya, kami menyediakan layanan ODM & OEM kepada pelanggan di seluruh dunia, kami juga menyesuaikan kotak dan kemasan OEM sesuai kebutuhan Anda.
T: Apa MOQnya?
A: MOQ adalah 10pcs untuk produk standar; untuk produk yang disesuaikan, MOQ harus dinegosiasikan terlebih dahulu. Tidak ada MOQ untuk pesanan sampel.
T: Berapa lama waktu tunggunya?
A: Waktu tunggu untuk pesanan sampel adalah 3-5 hari, untuk pesanan massal adalah 5-15 hari.
T: Apakah Anda menawarkan sampel gratis?
A: Ya, kami menawarkan sampel gratis kepada distributor dan grosir, namun pelanggan harus menanggung biaya pengiriman. Kami TIDAK menawarkan sampel gratis kepada pengguna akhir.
T: Bagaimana cara memesannya?
A: 1. Email kami model, merek dan kuantitas, cara pengiriman bantalan dan kami akan mengutip harga terbaik kami untuk Anda;
2. Faktur Proforma dibuat dan dikirimkan kepada Anda sesuai harga yang disepakati oleh kedua belah pihak;
3. Pembayaran Setoran setelah konfirmasi PI dan kami mengatur produksi;
4. Saldo dibayar sebelum pengiriman atau setelah salinan Bill of Loading.
