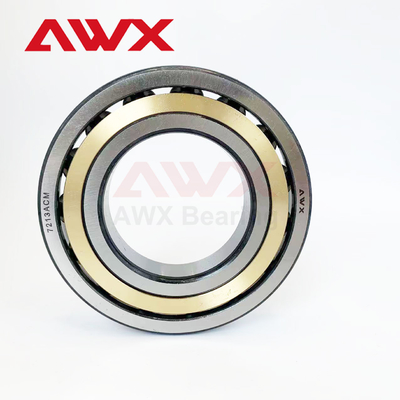

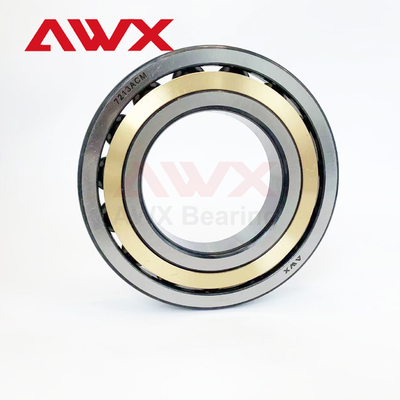

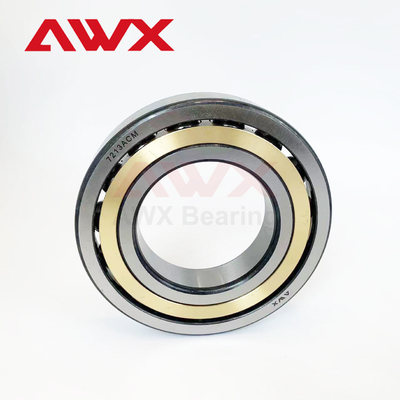

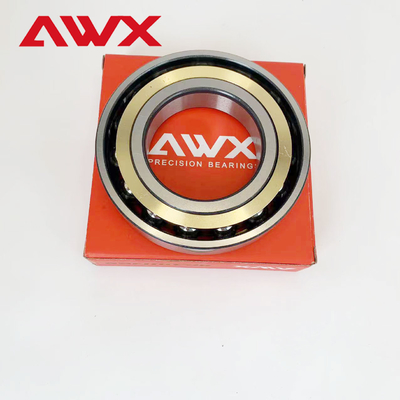

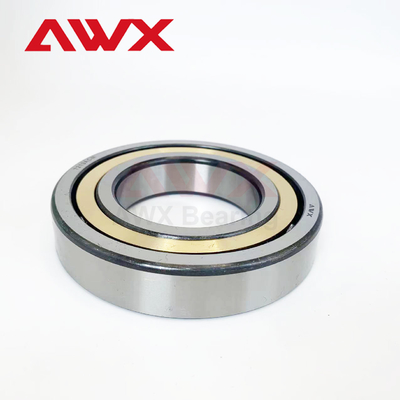

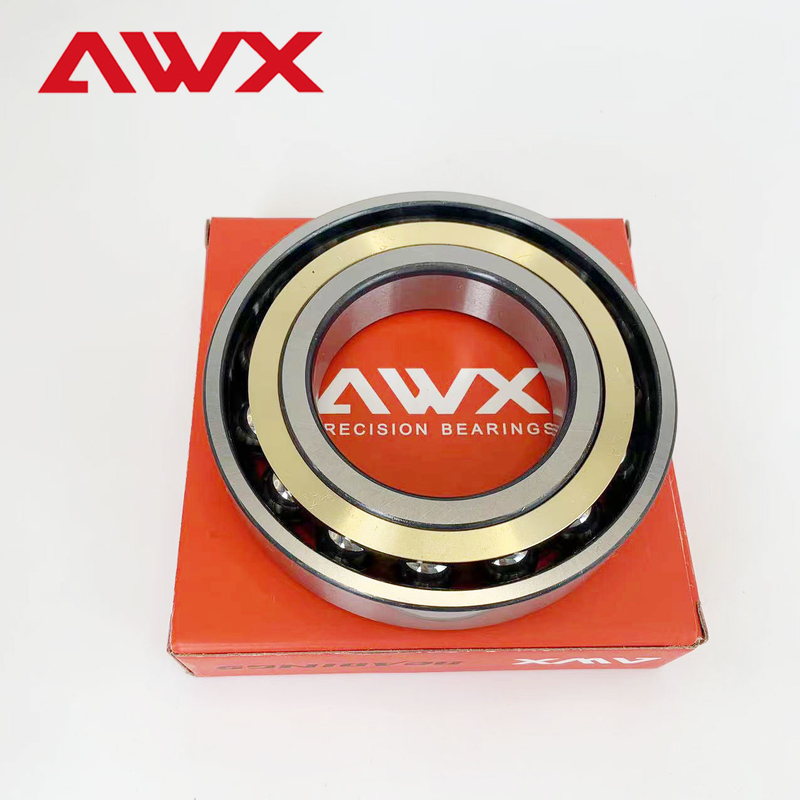

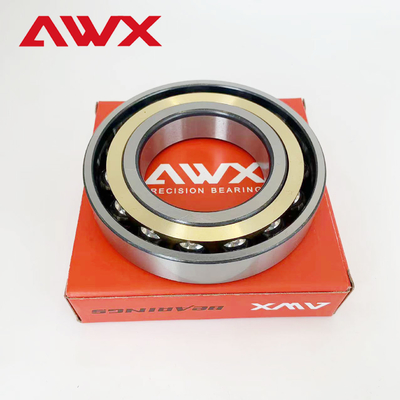

Bantalan kontak sudut adalah jenis bantalan yang dapat disesuaikan agar sesuai dengan berbagai ukuran, mulai dari 30mm hingga 150mm. Bantalan terbuat dari baja bantalan atau baja tahan karat, dan tersedia dalam berbagai tingkatan, termasuk p5, p4, p2, dan p0.
Bantalan kontak sudut terbuat dari berbagai bahan seperti nilon, kuningan, baja stempel, atau Bakelite. Selain itu, model bantalan kontak sudut dapat dipilih dari C, A, atau B.

Bantalan bola kontak sudut cocok untuk menahan beban aksial satu arah yang besar. Garis sambungan antara bola baja dan bantalan mempunyai sudut dengan arah radial. Sudut kontak diklasifikasikan menjadi 15°, 30°, dan 40°, dan masing-masing dilambangkan dengan huruf C, A, dan B. Kapasitas beban meningkat dengan sudut kontak.

Bantalan kontak sudut dapat berupa baja, kuningan, atau plastik rekayasa. Metode pencetakan yang digunakan untuk sangkar adalah stamping atau pembubutan, yang dipilih berdasarkan bentuk bantalan atau kondisi pengoperasian.

Bantalan kontak sudut mencakup bantalan bola kontak sudut gabungan, bantalan bola kontak sudut baris ganda, dan bantalan bola kontak empat titik. Mereka terutama digunakan dalam mesin industri, seperti spindel peralatan mesin, peralatan elektromekanis, mesin las, dan peralatan mekanis lainnya.

1. Desain Kontak Sudut:
Sudut kontak antara bola dan raceway memungkinkan penanganan gaya radial dan aksial secara efektif, sehingga cocok untuk operasi kecepatan tinggi.
2. Kapasitas Beban Tinggi:
Bantalan Bola Kontak Sudut dapat menopang beban yang lebih berat dibandingkan bantalan alur dalam standar, sehingga meningkatkan kinerja di lingkungan yang menuntut.
3. Aplikasi Serbaguna:
Bantalan Bola Kontak Sudut Biasa digunakan pada permesinan, komponen otomotif, dirgantara, dan peralatan presisi seperti spindel, kotak roda gigi, dan generator turbin.
4. Bahan dan Kualitas Pembuatan:
Bantalan Bola Kontak Sudut Terbuat dari bahan baja atau keramik berkualitas tinggi, bantalan ini menawarkan ketahanan aus, daya tahan, dan5.kinerja.
Bantalan Bola Kontak Sudut Tersedia dengan berbagai pelumas (gemuk atau oli) untuk pengurangan gesekan dan kinerja termal yang optimal.
6. Desain Kandang:
Bantalan Bola Kontak Sudut menampilkan desain sangkar berbeda (logam atau nilon) yang memfasilitasi kelancaran pengoperasian, mengurangi gesekan, dan menurunkan tingkat kebisingan.
7. Opsi Sudut Kontak:
Bantalan Bola Kontak Sudut Tersedia dalam berbagai sudut kontak (15°, 25°, 40°), memungkinkan penyesuaian untuk karakteristik beban tertentu dan kondisi operasional.
8. Opsi Penyegelan:
Ditawarkan dengan berbagai jenis penyegelan (terbuka, terlindung, atau tersegel) untuk perlindungan terhadap kontaminan dan memperpanjang umur bantalan.

Spindel Alat Mesin:

Digunakan pada mesin CNC, mesin bubut, dan mesin penggilingan karena kemampuannya menangani kecepatan tinggi dan beban aksial tinggi dengan tetap menjaga presisi.
Motor Listrik:

Digunakan dalam aplikasi yang ruangnya terbatas dan diperlukan kapasitas beban aksial, seperti pada motor servo dan motor berkecepatan tinggi.
Gearbox:

Digunakan dalam sistem roda gigi yang dapat menopang beban radial dan aksial, memastikan kelancaran pengoperasian dan mengurangi keausan.
Robotika:

Terdapat pada sendi dan lengan robot yang membutuhkan ketelitian dan kemampuan menangani beban dinamis tinggi dari berbagai gerakan.
Pompa dan Kompresor:

Digunakan dalam minyak dan gas, pemrosesan kimia, dan industri lain yang memerlukan pompa untuk menangani gaya radial dan aksial.
Aplikasi Otomotif:

Ditemukan pada sistem power steering, gearbox, dan hub roda, yang mendukung beban aksial dan berperan dalam presisi kemudi.
Luar Angkasa:

Digunakan pada mesin pesawat terbang dan roda pendaratan, yang mengutamakan keandalan dan kemampuan menangani beban dinamis.
Peralatan Medis:

Umum pada perangkat pencitraan dan peralatan bedah, yang memerlukan presisi dan kapasitas beban.
Mesin Cetak:

Diimplementasikan pada mesin cetak offset, digital, dan flexographic, di mana penanganan beban dan presisi adalah kunci kualitas cetak.
Roda Sepeda:

Digunakan pada hub sepeda berperforma tinggi, terutama pada sepeda balap, untuk mengoptimalkan kinerja dan penanganan di bawah beban.

Pertimbangan Penggunaan
Peringkat Beban:Saat memilih bantalan bola kontak sudut, pertimbangkan peringkat beban untuk beban radial dan aksial, yang sering kali ditentukan dalam katalog bantalan.
Pengaturan Bantalan:Mereka dapat disusun berpasangan atau dalam kombinasi untuk menangani kondisi pemuatan yang berbeda, seperti tatap muka atau saling membelakangi.
Pramuat:Menerapkan pramuat yang tepat dapat meningkatkan kinerja dan stabilitas, meminimalkan getaran, dan meningkatkan akurasi.
